Anclas y Seguros para material refractario

En Termimex contamos con una línea especial  de anclaje para productos refractarios y aislantes para sus  hornos Industriales.

Catalogo de Anclas y Seguros TMX

Anclas para Concreto Refractario

Las anclas para concreto refractario son elementos esenciales en la construcción y mantenimiento de estructuras expuestas a altas temperaturas. Su diseño especializado garantiza la estabilidad y durabilidad en ambientes exigentes, como hornos y chimeneas.

Tabla Rapida de Especificaciones

Tabla de Especificaciones Técnicas de Anclas para Concreto Refractario

CH1 /CH2 / CH4

Plano técnico: anclajes CH1, CH2 y CH4 para concreto.

MATERIALES  AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
Ø 4, 6, 8, 10, 12

LONGITUDES(in)
CH1: 2", 3", 4", 6", 8"
CH2/CH4: 3",4",6", 8"

ÁNGULOS
CH1/ CH4: 45°, 60° , 90°
CH2: 50° , 80°

SUJECIÓN:SOLDADURA MANUAL



CBH / HBH /  HBR

Planos de anclaje industrial CBH, HBH y HBR.

MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
CBH: Ø 6, 8
HBH / HBR: Ø 8, 10, 12, 16

LONGITUDES(in)
CBH: 3", 4", 6", 8"
HBH / HBR:  4",6", 8", 10"

ÁNGULOS
CBH: 15°- 60°
HBH / HBR:  15°-55°

SUJECIÓN:SOLDADURA MANUAL

STB / CTB

Planos de anclas STB y CTB para alta temperatura.




MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
STB: Ø 4, 5, 6
CTB: Ø 8, 10

LONGITUDES(in)
STB: 2" 3", 4", 6", 8"
CTB : 3", 4", 6", 8"

SUJECIÓN: CON TORNILLO


 YHA-B-C /YRA-B-C

Planos de anclas YHA y YRA (concreto refractario).




MATERIALES
AISI304,  AISI310, AISI330,

LONGITUDES(in)
 4",6", 8", 10"

SUJECIÓN
YHA-B-C: SOLDADURA MANUAL
YRA-B-C: PISTOLA DE SOLDAR

V1 / V4 / VS

Esquema de anclajes metálicos V1, V4 y VS.

MATERIALES
V1 / V4: AISI304,  AISI309, AISI310,  AISI330, ALLOW601
VS: AISI304,   AISI310,

DIAMETROS (mm)
V1 / V4:  Ø 4, 6, 8, 10, 12
VS: Ø 6 , 8

LONGITUDES(in)
V1: 2", 3", 4", 6", 8"
V4 / VS: 3",4",6", 8"

ÁNGULOS
V1 / V4 : 50°, 60° , 90°
VS: 60°, 90°

SUJECIÓN:SOLDADURA MANUAL

STP/ CTP

Anclajes tipo STP y CTP para concreto refractario.




MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
 5, 6, 8, 10, 12

LONGITUDES(in)
3", 4", 6", 8"

SUJECIÓN: PISTOLA DE SOLDAR




TWA/ TWS/ TWU

Esquema técnico anclajes TWA, TWS y TWU



MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
Ø 6, 8, 10,

LONGITUDES(in)
2", 3", 4", 6", 8"

ÁNGULOS
 60°

SUJECIÓN
CON TORNILLO

CV1 / CV2 / CV4

Plano técnico detallado de ancla CV1, CV2 y CV4 para concreto refractario

MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
Ø 5, 6, 8

LONGITUDES(in)
CV1: 2", 3", 4", 6", 8"
CV2/CV4: 3",4",6", 8"

ÁNGULOS
CV1: 60°
CV2 / CV4 : 60°, 70°, 80°

SUJECIÓN:PISTOLA DE SOLDAR



STH / CTH

Detalle de anclajes STH y CTH (especificaciones).




MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
5, 6, 8, 10, 12

LONGITUDES(in)
3", 4", 6", 8"

SUJECIÓN: SOLDADURA MANUAL




EHA-B-C / ERA-B-C

Dibujo técnico de anclajes EHA y ERA.




MATERIALES
AISI304,  AISI310, AISI330,

LONGITUDES(in)
 4",6", 8", 10"

SUJECIÓN
EHA-B-C : SOLDADURA MANUAL
ERA-B-C: PISTOLA DE SOLDAR




Anclas para Ladrillo Refractario

Estas anclas están diseñadas específicamente para soportar altas temperaturas, asegurando que las estructuras permanezcan firmes y seguras. Ideal para chimeneas, hornos y otras instalaciones expuestas al calor.

BSTP1 / BSTP2

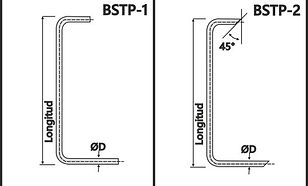

Plano técnico detallado de ancla BSTP1 para ladrillo refractario

MATERIALES
AISI304, AISI309, AISI310, AISI330

DIAMETROS (mm)
 Ø 5, 6, 8

LONGITUDES(in)
 3", 6", 9", 12"

ÁNGULO
90°

SUJECIÓN
SOPORTE METÁLICO

Tabla Rapida de Especificaciones

Tabla de Especificaciones Técnicas de Anclas para Fibra Cerámica

Las anclas para fibra cerámica son elementos fundamentales en la construcción y mantenimiento de estructuras que enfrentan altas temperaturas. Su diseño especializado garantiza la estabilidad y durabilidad en condiciones exigentes, como en hornos y sistemas de aislamiento térmico.

Anclas para Fibra Cerámica

CERAFIX No 1
CERAFIX No 9
SEGURO CERAFIX

Sistema de ancla y seguro CERAFIX para fibra.

MATERIALES
Cerámica

DIAMETROS (mm)
CERAFIX No 1: Ø6
CERAFIX No 9: Ø8
SEGURO CERAFIX: Ø50
​
LONGITUDES
CERAFIX No 1: 69.8mm (2" 3/4)
CERAFIX No 9:101.6 mm (4" 3/4
SEGURO CERAFIX: 4 mm

SUJECIÓN: CON TORNILLO M6

FFS / FFH
FFT

(Anclas/Seguros): Sistema de anclajes y seguros metálicos tipo FF.

MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
Ø 5

LONGITUDES(in)
4",6", 8", 10"

SUJECIÓN:
FFS: SOLDADURA MANUAL
FFH : PISTOLA DE SOLDAR
FFT: ROSCADO

Seguros LWI-038 / IRI-025 /
IRI-050 / IRI-075
Disco Cerámico IRI-100

Seguros LWI, IRI y disco cerámico para fibra cerámica.

MATERIALES
LWI-038: AISI304, AISI310, AISI330, ALLOW601
IRI: CERÁMICA

DIAMETROS (mm)
 Ø 6. 35 x 3.17 mm

LONGITUDES(in)
Seguro LWI 038: Ø 38 x 18 mm
Seguro IRI-025: Ø 48 x 36 mm
Seguro IRI-050 : Ø 52 x 69 mm
Seguro IRI-075: Ø 52 x 94 mm
Disco Cer. IRI100: Ø 102/32 x 8 mm

DRS / DRT
DRP / DRH


Anclajes serie DR (DRS, DRT, DRP, DRH) para fibra.

MATERIALES
AISI304, , AISI310, AISI330, ALLOW601

DIAMETROS (mm)
 Ø6, 8

LONGITUDES(in)
2", 4", 6", 8", 10"

SUJECIÓN:
DRS: PISTOLA DE SOLDAR
DRT : ROSCADO
DRP / DRH: SOLDADURA MANUAL

Seguro LFF040
Seguro LFF060

Plano detallado de Seguros de Presión LFF060 para fibra ceramica

MATERIALES
AISI304, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
LFF040: 35 x 3.17 mm
LFF060: 60 X 48 mm

LONGITUDES(in)
4", 6", 8", 10"
​
​

​

IPH / IPS / IPT
TPS / TPH / TPT


Plano técnico de anclajes IP y TP para aislamiento.

MATERIALES
AISI304, AISI310, AISI330

DIAMETROS (mm)
 Ø 8 , 10 , 12

LONGITUDES(in)
4" , 6", 8", 10"

SUJECIÓN:
IPH /TPH: SOLDADURA MANUAL
IPS /TPS: PISTOLA DE SOLDAR
IPT / TPT: ROSCADO


Seguro Presión MTC
Seguro Presión POC
Seguro Presión LPC

Seguros de presión MTC, POC y LPC para aislamiento.

MATERIALES
Seguro Presión MTC : SS301
Seguro Presión POC Seguro Presión LPC: AISI304, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
MTC: Ø 4, 5, 6, 7, 8
POC / LPC: Ø 6, 8

LONGITUDES (mm)
Seguro Presión MTC: 40 x 40 mm
Seguro Presión POC: Ø 40 mm
Seguro Presión LPC: 60 x 44 x 4 mm

INS
INSH

Plano técnico de anclas FF para fibra ceramica

MATERIALES
AISI304, AISI310, AISI330, ALLOW601

DIAMETROS (mm)
 Ø 6. 35 x 3.17 mm

LONGITUDES(in)
4",6", 8", 10"

SUJECIÓN
INS: SOLDADURA MANUAL
INH: PISTOLA DE SOLDAR


Roldana Circular RIN / Rosca TRN
Roldana Cuadrada SRIN / R. TSR

Detalle de roldanas técnicas RIN y SRIN.

MATERIALES
AISI304, AISI310, AISI330

DIAMETROS (mm)
 Ø 8 , 10 , 12

LONGITUDES(in)
2"1/2 , 4" , 6"




​
